Descrição
MÓDULO A: 2 marcos de base (6 degraus), 1 estrutura de base com ganchos de encaixe, 2 diagonais, 2 horizontais, 4 rodas giratórias 125mm, 1 plataforma com tampa;
MÓDULO B: 2 marcos terminais (5 degraus), 2 base adicionais de 1.70m, 2 diagonais, 2 corrimões horizontais, 1 kit de rodapés, 4 estabilizadores;
MÓDULO C: 2 marcos intermédios (7 degraus), 2 diagonais. 4 horizontais (2 guarda-corpos superiores e 2 intermédios), 1 plataforma com tampa;
MÓDULO D2: 2 marcos intermédios (2 degraus);
MÓDULO D3: 2 marcos intermédios (3 degraus);
MÓDULO E: 2 marcos intermédios (5 degraus), 2 diagonais, 4 horizontais (2 guarda-corpos superiores e 2 intermédios), 1 plataforma com tampa
Módulo P: Plataforma com tampa (sem rodapés);
Módulo F: Kit de 4 rodapés;
Módulo S1: 4 estabilizadores para o Módulo A, A+D2. A+D3
CARACTERÍSTICAS TÉCNICAS

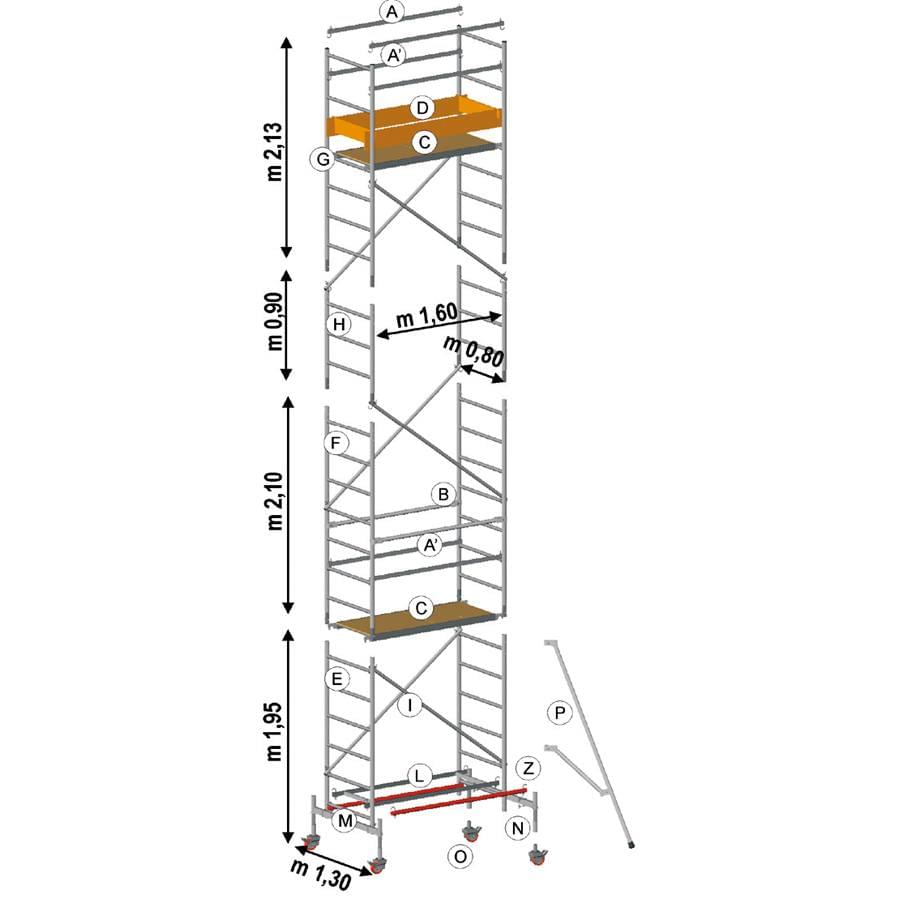

• Dimensões da base até 2,85 m: 1,60 x 0,80 m;
• Dimensões da base com módulo B: 1,70 × 1,30 m;
• Plataforma com alçapão: 1,40 × 0,60 m (13,80 kg);
• Distância entre degraus: 30cm;
• Capacidade: 200 kg/m2 (incluindo 2 pessoas);
• Rodas com travão de pedal duplo: 125 mm;
• Garantia do fabricante: 5 anos;
• Cada torre está equipada com o manual de instruções e rótulos de identificação.
| MÓDULOS |  m |
 m |
 m |
Nº de plataformas | Kit de rodapés | KG | Norma EN 1004.1.2 | Fixador à parede |
|---|---|---|---|---|---|---|---|---|

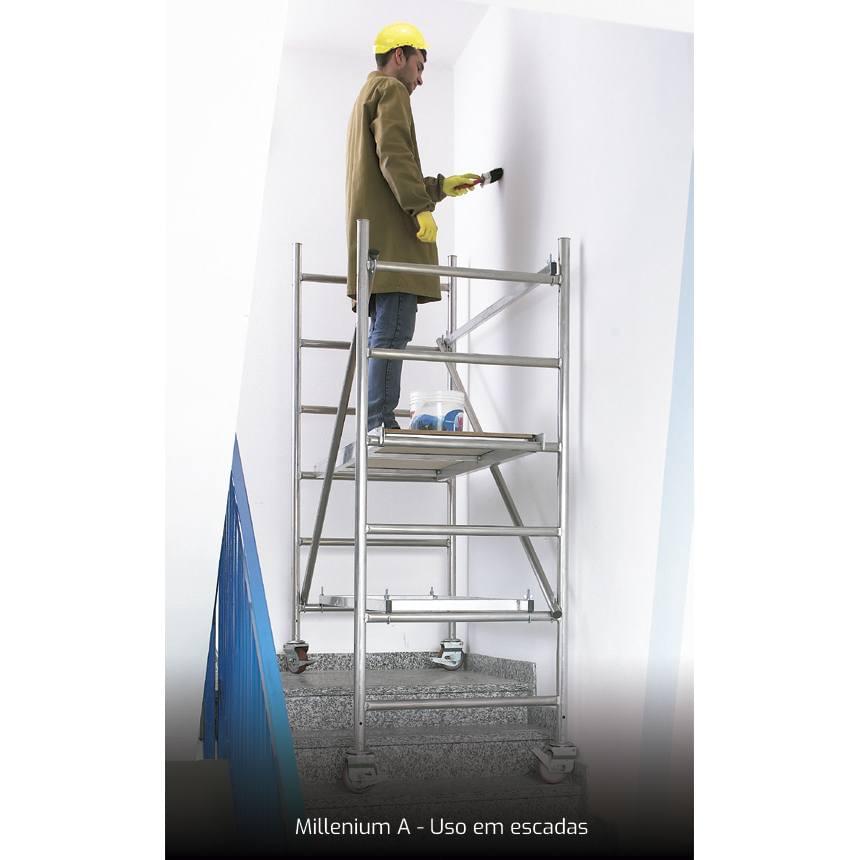

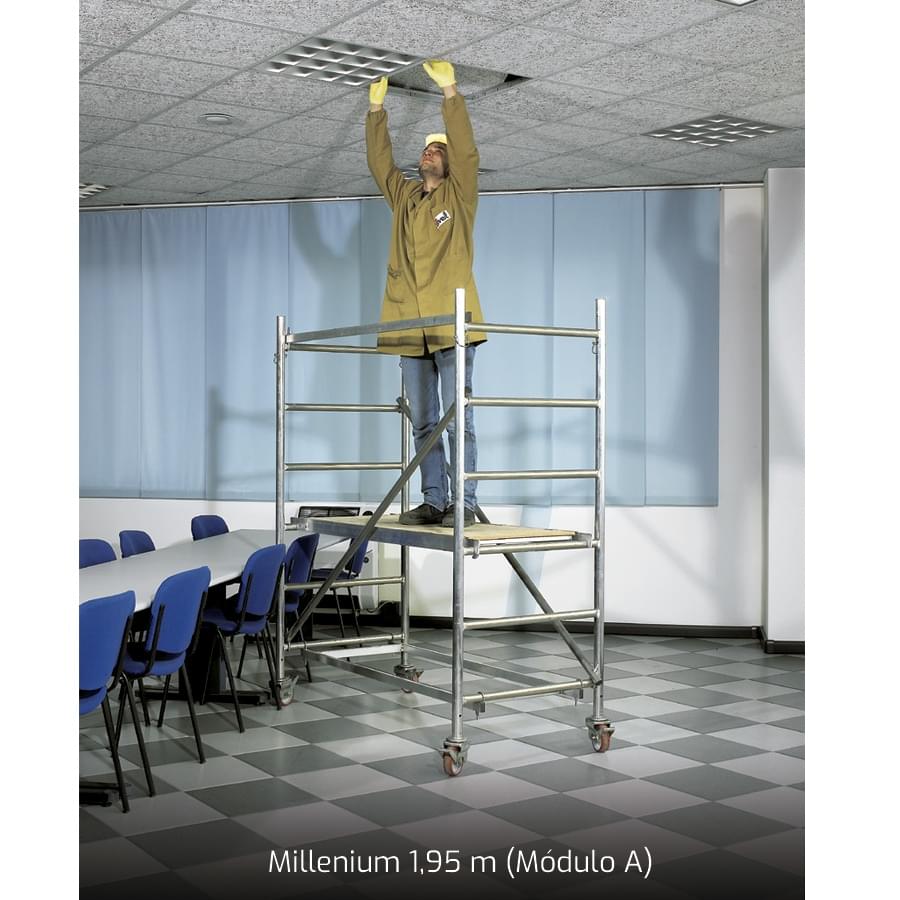

| A+S1 | 0.95 | 1.95 | 2.95 | 1 | – | 36.00 | Não | Não |
| A+D2+S1+2H | 1.25 | 2.55 | 3.25 | 1 | – | 38.00 | Não | Não |
| A+D3+S1+2H | 1.55 | 2.85 | 3.55 | 1 | – | 39.00 | Não | Não |

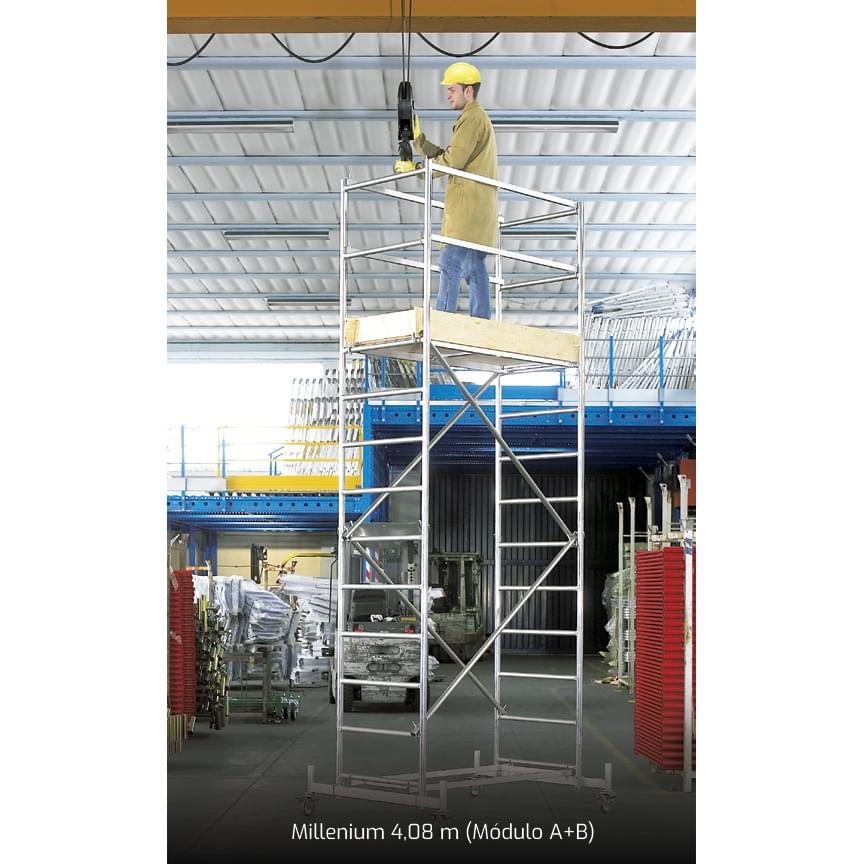

| A+B | 2.73 | 3.81 | 4.73 | 1 | 1 | 65.00 | Sim | Não |
| A+B+D2+P | 3.33 | 4.41 | 5.33 | 2 | 1 | 68.00 | Sim | Não |
| A+B+D3+P | 3.63 | 4.71 | 5.63 | 2 | 1 | 78.00 | Sim | Não |
| A+B+E | 4.23 | 5.31 | 6.23 | 2 | 1 | 99.00 | Sim | Não |
| A+B+C | 4.83 | 5.91 | 6.83 | 2 | 1 | 102.00 | Sim | Não |
| A+B+D3+E | 5.13 | 6.21 | 7.13 | 2 | 1 | 104.00 | Sim | Não |
| A+B+C+D2 | 5.43 | 6.51 | 7.43 | 2 | 1 | 105.00 | Sim | Não |
| A+B+C+D3+P | 5.73 | 6.81 | 7.73 | 3 | 1 | 115.00 | Sim | Não |
| A+B+C+E+Z | 6.33 | 7.41* | 8.33 | 3 | 1 | 136.00 | Sim | Sim, externo |
| A+B+2C+Z | 6.93 | 8.01* | 8.93 | 3 | 1 | 139.00 | Sim | Sim, externo |
| A+B+C+D3+E+Z | 7.23 | 8.31* | 9.23 | 3 | 1 | 141.00 | Sim | Sim, externo |
*uso obrigatório de 4 fixadores para uso externo, 2 unidades a cada 4m
